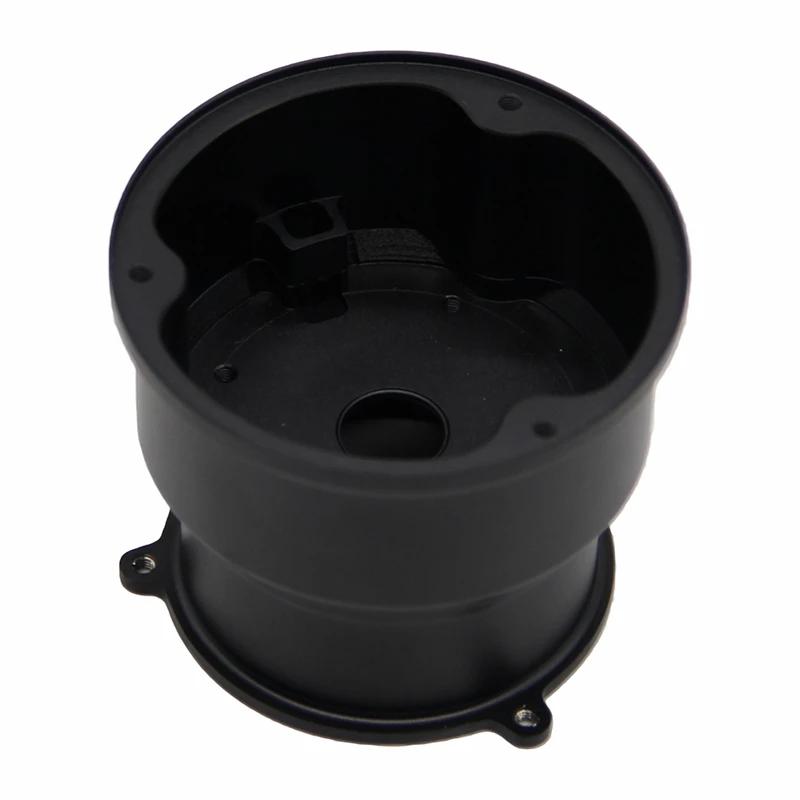

Osnovne prednosti

Tradicionalni ekstrudirani hladnjaci su ograničeni geometrijom kalupa, jednostavnim profilima peraja i dužim vremenom obrade alata. CNC glodanje uklanja ta ograničenja, čineći ga poželjnim izborom za prilagođena,-termalna rješenja visokih performansi - posebno u malim-do-srednjim količinama.

Šest ključnih prednosti:

Neograničena geometrija peraja:

ravna peraja, igla peraja, poprečni-prerezani, kosi i 3D nizovi - maksimiziraju površinu i efikasnost protoka zraka.

Bez troškova alata i brza izrada prototipa:

od crtanja do uzorka za 5-7 radnih dana, ubrzavajući razvoj proizvoda.

Integrirane karakteristike montaže:

rupe za montažu, navoji, igle za poravnanje i žljebovi za{0}}grijne cijevi obrađeni u jednoj postavci, smanjujući korake montaže.

Visoka ravnost osnove:

Postižna ravnost baze do 0,01 mm, smanjujući toplotni otpor kontakta.

Mogućnost hibrida aluminijum-bakar:

Bakarno postolje sa aluminijskim rebrima za optimalnu ravnotežu toplinske provodljivosti i težine.

DFM termička optimizacija:

inženjerske preporuke o debljini peraja, razmaku i rasporedu na osnovu vaših termalnih ciljeva i CFD rezultata.

Odabir materijala

Izbor materijala zavisi od termičkih performansi, težine, cene i krajnje primene.

Aluminijum 6061-T6 - Svestrani standard

Toplotna provodljivost ~167 W/(m·K), odličan odnos čvrstoće-i-težine i dobra obradivost. Solidan izbor za većinu potrošačke i industrijske elektronike. Minimalna debljina rebra ~0,5 mm sa 5-osnim glodanjem.

Aluminijum 6063-T5 - Za složene geometrije peraja

Veća toplotna provodljivost (~201 W/(m·K)) i bolje ponašanje pri ekstruziji/formiranju. Korisno za rebra visokog -omjera (do ~12:1 uz oprez) i nudi ujednačeniji anodizirani izgled.

Bakar C110 - Maksimalna toplotna provodljivost

Toplotna provodljivost ~388 W/(m·K) - otprilike 2,3 × od 6061 aluminijuma. Najprikladniji za aplikacije ultra{5}}velike-gustine snage (laseri, energetski poluvodiči, RF pojačivači). Često se koristi kao osnovna ploča u kombinaciji sa aluminijskim rebrima za dobar kompromis između težine i performansi-.

AlSiC/bakar-Volfram - za ekstremne termičke primjene

Konstruisani kompoziti sa prilagođenim CTE (koeficijent termičke ekspanzije) koji odgovaraju poluvodičkim podlogama. Koristi se u svemirskoj, odbrambenoj i visoko{1}}pouzdanoj elektronici.

Poređenje termičkih performansi materijala

Materijal	Toplotna provodljivost (W/m·K)	Gustina (g/cm³)	CTE (ppm/stepen)	Obradivost	Relativni trošak	Tipične primjene
6061-T6	~167	2.70	23.6	Odlično	Nisko	Opća elektronika
6063-T5	~201	2.70	23.4	Odlično	Nisko	Složene strukture peraja
C110 Bakar	~388	8.96	16.8	Dobro	Visoko	Visoke snage{0}}baze gustine
AlSiC	~170–200	~2.90	7–12	Pošteno	Vrlo visoko	Vazduhoplovstvo, visoka{0}}pouzdanost

Poređenje procesa

CNC glodanje protiv ekstruzije aluminija

Extrusion is cost-effective for high volumes (typically >5.000 komada) sa jednostavnim profilima. CNC glodanje je poželjno za prilagođene geometrije, integrisane karakteristike i zapremine ispod nekoliko stotina komada, gde su ukupni troškovi i vreme isporuke povoljniji.

CNC glodanje protiv livenja pod pritiskom

Odljevci pod pritiskom mogu patiti od poroznosti koja smanjuje efektivnu toplinsku provodljivost i općenito imaju manje tolerancije dimenzija. CNC glodanje pruža materijal-bez poroznosti, veću preciznost i bez troškova alata - što ga čini dobro-prikladnim za izradu prototipa i srednje{4}}proizvodnje.

CNC glodanje vs Skived-Rashladni rashladni elementi

Izrezana peraja postižu vrlo visoke omjere stranica (obično do ~30:1 u proizvodnji), ali su ograničena u obliku i orijentaciji. CNC glodanje nudi vrhunsku slobodu dizajna, uključujući ugaone, igle i 3D strukture peraja.

Mogućnosti dizajna

Mi djelujemo kao vaš termalni-partner za dizajn, a ne samo kao dobavljač mašinske obrade.

Fin Geometry Engineering

Iskustvo sa pravim perajima, perajima, poprečnim-rezima i kosim dizajnom. Minimalni korak peraja 0,8 mm; maksimalni omjer širine i visine do ~15:1 uz pažljiv odabir alata i učvršćenja. 5-osi obradom omogućavaju optimizirane uglove peraja za prirodnu ili prisilnu konvekciju.

Integrisane karakteristike

Pojedinačna-obrada rupa za montažu, navoja, klinova za poravnanje, žljebova za toplinske{1}}žljebove i TIM džepova - smanjujući korake montaže i poboljšavajući termičku-kontrolu sučelja.

Saradnja u termičkoj simulaciji

Radimo sa vašim CFD modelima (Icepak, FloTHERM, 6SigmaET, itd.) kako bismo uskladili tolerancije obrade sa termalnim ciljevima. Kao grubi vodič, bazno{3}}odstupanje ravnosti povećava toplotni otpor kontakta otprilike proporcionalno rezultujućoj TIM vezi-debljini linije - koristimo ovaj princip za postavljanje specifikacija ravnosti za svaki projekat umjesto da navodimo fiksni koeficijent.

DFM za termičke performanse

Besplatna DFM analiza uključuje procjenu proizvodnosti peraja,{0}}provjere smetnji alata i preporuke za termalnu{1}}optimizaciju.

Površinska obrada

Površinska obrada utječe i na toplinsko zračenje i na zaštitu od korozije.

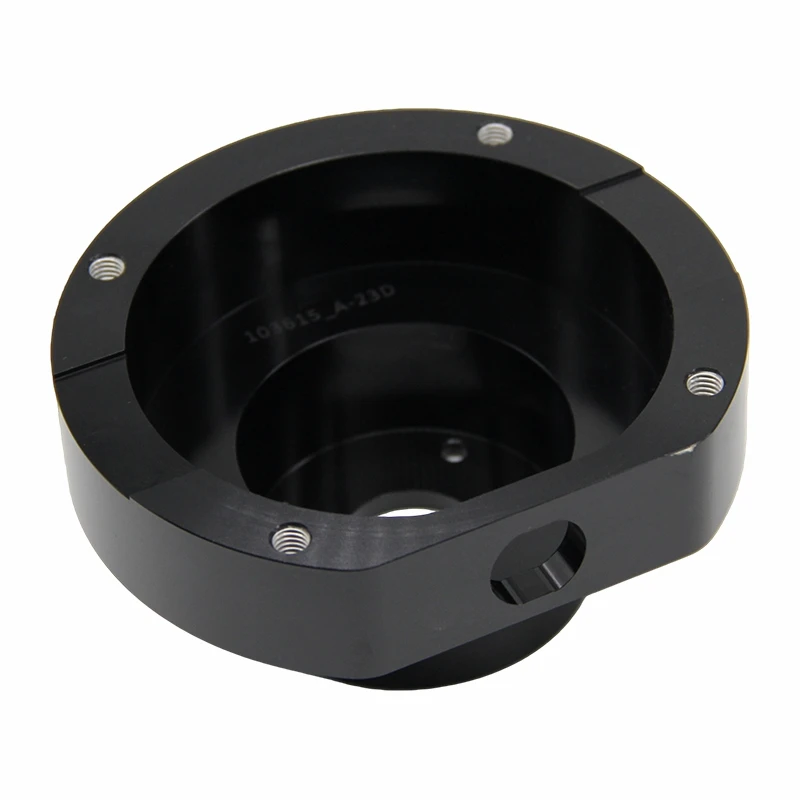

Crno anodiziranje - Maksimiziranje toplinskog zračenja

Povećava emisivnost sa približno 0,05 (goli aluminijum) do 0.85+ (crno eloksirano). U sistemima u kojima dominira prirodna-konvekcija-, ovo može smanjiti ukupnu toplotnu otpornost za otprilike 5–15%, uz tačan dobitak u zavisnosti od radne temperature i relativnog doprinosa zračenja u odnosu na konvekciju. Preporučuje se za većinu elektronike u zatvorenom prostoru.

Prozirna/tvrda anodizirana - zaštita od korozije

Tip II za opštu otpornost na koroziju; Tip III (tvrdoća HV 400+) za oštra industrijska ili vanjska okruženja. Nešto niža emisivnost od crne anodizacije.

Bezelektrični nikl na bakrenim hladnjakima

Standardni antioksidacioni tretman za bakar. Ujednačeno oblaganje (obično ±2 μm) sa minimalnim uticajem na toplotnu provodljivost. Za kontaktne površine je dostupno selektivno pozlaćenje.

Žljebovi za materijal termičkog sučelja (TIM).

Precizni TIM žljebovi sa tolerancijom ±0,02 mm za ujednačenu debljinu TIM-a i dosljednu toplotnu otpornost na kontaktu.

Industrije i aplikacije

Energetska elektronika:

pretvarači, pretvarači i motorni pogoni. Rješenja velike-snage-gustoće koja koriste hibridne strukture od bakra-baze + aluminijum-peraje sa strogom kontrolom ravnosti baze{6}}.

Telekom i 5G bazne stanice:

PA moduli i RF{0}}prednji hlađeni - nizovi pinova visoke-gustine-od 6063 aluminijuma za dizajn niskog-profila.

Laserski i optički sistemi:

precizna kontrola temperature za laserske diode i optičke module - bakrene mikro-kanalne strukture sa CTE-podudarnim bazama.

EV i automobilska elektronika:

ugrađeni-punjači (OBC), BMS i moduli za napajanje - na vibracije-otporni dizajn usklađeni sa relevantnim standardima kvalifikacije za automobile.

Industrijska automatizacija i robotika:

servo drajvovi i industrijski računari - integrisani hladnjak-kao- dizajn kućišta sa IP-utorima za brtvljenje.

Medicinski i naučni instrumenti:

MRI gradijent-oprema za hlađenje zavojnice i precizna dijagnostička oprema - biokompatibilnost i pakovanje za čistu sobu.

FAQ

P1: Koji je minimalni nagib rebara za CNC-brušene hladnjake?

Pouzdano možemo postići minimalni korak rebra od 0,8 mm, sa debljinom rebra od 0,5 mm.

P2: Kako crna anodizacija utječe na toplinsku otpornost?

Black anodizing significantly increases surface emissivity (from ~0.05 to >0,85), tipično smanjujući ukupnu toplotnu otpornost za približno 5-15% u sistemima u kojima dominira prirodna -konvekcija-. Prednost je manja u sistemima sa prinudnim{6}}vazduhom gdje zračenje manje doprinosi ukupnom prijenosu topline.

P3: CNC glodanje naspram ekstruzije - što je bolje za prilagođene hladnjake?

CNC glodanje je općenito poželjno za zapremine ispod nekoliko stotina komada, složene 3D geometrije i integrirane karakteristike. Ekstruzija je isplativija-za standardizirane dizajne velikog volumena.

P4: Možete li obraditi bakrene hladnjake?

Da. Specijalizovani smo za aluminijum-bakar hibridne hladnjake, obično koristeći bakrene osnove sa aluminijumskim rebrima za optimalnu ravnotežu toplotnih performansi i težine.

P5: Koja je tolerancija ravnosti na osnovnoj površini?

Standardna ravnost je 0,02 mm, sa visokim-zahtjevima za preciznost do 0,01 mm.

P6: Da li pružate podatke o termalnoj{1}}otpornosti?

Da. Možemo obezbijediti izvještaje o termičkoj{1}}otpornosti ili koordinirati testiranje treće strane{2}}po potrebi.

P7: Koja je vaša minimalna količina narudžbe?

Fleksibilna{0}}proizvodnja male količine počevši od 1 komada za prototipove.

P8: Koliko dugo traje izrada prototipa?

Standardni prototipovi traju 5-7 radnih dana. Složeni dizajn može zahtijevati 7-10 radnih dana.

P9: Možete li integrirati žljebove za -presovanje cijevi-?

Da. Mašinski grijemo-žljebove za cijevi sa odgovarajućim umetkom za pouzdan termički kontakt.
